Atividade estruturada 2
Desenvolvimento
de topologia de acordo com o calculo de VLSM.
Nas
minhas pesquisas e buscas descobrir que as redes podem ser divididas por
combinações binárias e decimais.
Aonde
segue um padrão de bits e decimais como mostrarei adiante. Tendo assim um
limite mínimo de espaço para ser localizado e distribuído por cálculos e
classes de mascara sub-rede. Devemos ver quantas conexões existem para ser
criadas ou inseridas os IPs. Olhando no roteador verificamos que existem 8
conexões necessárias para serem interligadas.
Devemos
sempre ver da maior quantidade de host necessárias para a menor, sendo assim
no nosso exercício das que necessitam dos 50 hots para a Filial 1 que precisa
de 20 hosts cada e Filial 2 onde precisam de 12 host cada.
Então
vamos começar a calcular. Então sempre começar pelo maior numero de host nesse
caso são 50 e a formula é 2 elevado a N menos 2 .
Esse
n é o valor que vamos escolher para chegar mais próximo possível ao 50 hots
ai. Vamos ver
|
128
|
64
|
32
|
16
|
8
|
4
|
2
|
Nós
olhamos nesta tabelinha e fazemos o calculo.
Formula
2 elevado a 6 é igual a 64 ele ultrapassa e precisamos de
50 host então no momento é este mesmo pois o outro seria menor.
Porem
porque menos 2 (2 elevado a N menos 2). Esse 2 refere-se
ao campo decimal e sucessivamente binário pertencente aos host de Broadcast e
a rede.
Então
ficará 62 que é q quantidade de endereços que podemos utilizar.
E
a mascara de sub-rede como fica?
No
padrão se nos fossemos utilizar todo o espaço seria 255.255.255.0. Mas como
dividimos ela em sub-rede ficará assim. Máximo que temos de hosts é 256 que
vão de .0 á .255.
256
– N = 256 – 64 = 192.
Ficara
assim 255.255.255.192 – referente a 64 host.
O
salto de IP que irei utilizar no primeiro 50 host serão de 0 á 63 como já
expliquei. Onde zero é rede e 63 é broadcast. Então vamos lá.

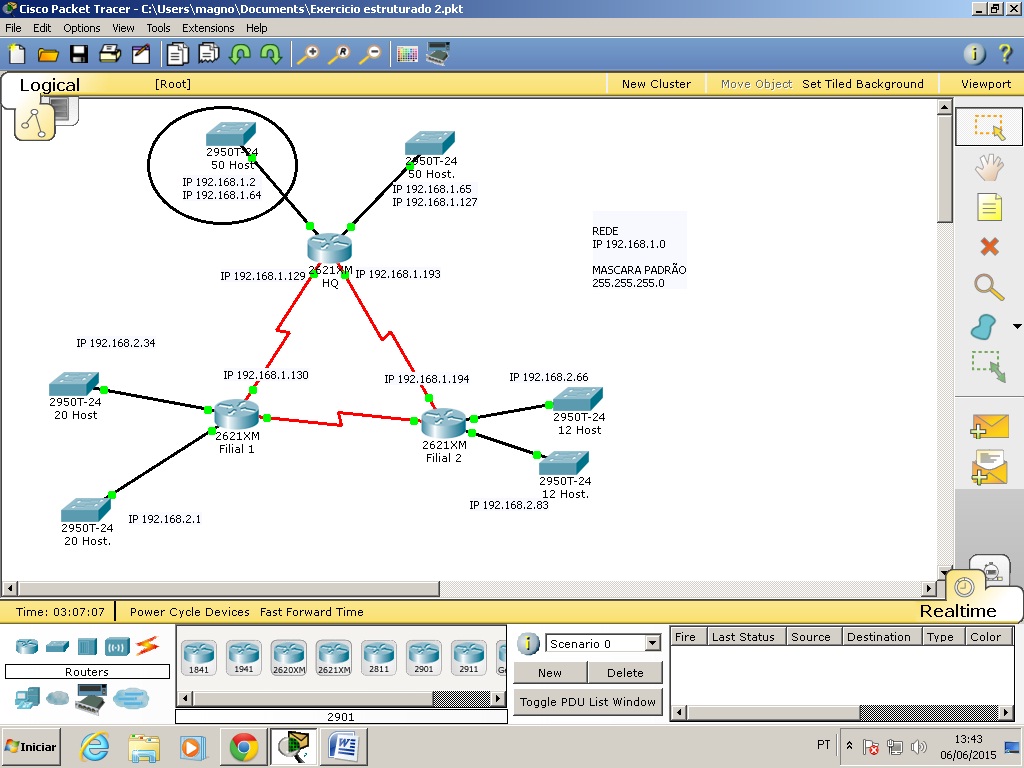

Coloquei
os 3 roteadores com 2 portas Fast ethernet e 2 portas seriais. Coloquei cada
swicth de acordo com a imagem acima mencionada pelo exercício e fui
conectando cada dispositivo com seu respectivo cabo.
Configurei
a porta do Fa0 do roteador HQ com o IP 192.168.1.1 já que .0 é da rede e
coloquei a mascara de sub-rede respectiva 255.255.255.192 – 64 host. Fiz a
mesma coisa no outro switch de 50 host na porta fa1. Sendo IP 192.168.1.65 e
mascara de sub rede 255.255.255.192 – 64 host. Agora irei ver as portas
seriais.
No
meu caso utilizei o roteador modelo 2621XM que precisa coloca primeiro um
modulo de portas serias porque ele não tem. O modulo é o WIC-2T duas portas
serias juntas.
Configurando
portas serias.
Vamos
inserir os IPs das portas serias. Na porta 0 será 192.168.1.129 mascara
255.255.255.192. no roteador Filial 1 fico o IP 192.168.1.130 e mascara
255.255.255.252 – 02 host. Porque 02 host porque vou usar agora essa linha de
serial para ligar o outro roteador filial 2.
No
serial 0 da filial 2 coloquei de ip 192.168.1.194 mascara 255.255.255.192
aproveitando para nos jogar nos swicth de 12 hosts.
Na
porta fa01 do roteador filial 1 joguei os IPs 192.168.2.34 e mascara
255.255.255.224 – 32 host La só necessitamos de 20. E na porta fa00 coloquei
o IP 192.168.2.1 e mascara 255.255.255.224 – 32 host.
Agora
vamos configurar as portas fast ethernet na filial 2. Vai ficar assim na
porta fa00 IP 192.168.2.66 e mascara 255.255.255.240 – 12 host são necessários
e pelos cálculos teremos aqui 16.
Na
porta fa01 vai ficar IP 192.168.2.84 e mascara 255.255.255.240 – 16 hosts. E agora
é só testar. Podemos usar as cartinhas para testar ou colocar vários
computadores e enviar Ping.
 |
